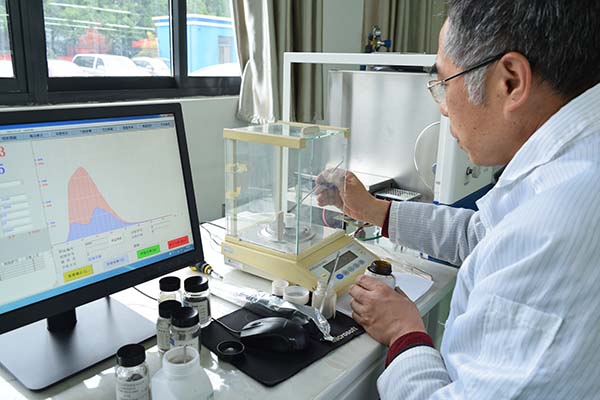

在金屬材料、礦石及陶瓷等領(lǐng)域的碳硫含量檢測(cè)中，高頻紅外碳硫儀扮演著核心角色，而鎢粒作為其關(guān)鍵添加劑，雖不顯眼卻至關(guān)重要，即便目前價(jià)格持續(xù)上升，也依舊是檢測(cè)環(huán)節(jié)不可或缺的材料。
鎢粒的氧化特性是其發(fā)揮作用的基石。當(dāng)溫度達(dá)到650℃且通入氧氣時(shí)，鎢迅速氧化生成三氧化鎢，并釋放大量熱能，反應(yīng)瞬間發(fā)熱值高、速度快。三氧化鎢的疏松結(jié)構(gòu)為二氧化碳和二氧化硫的釋放創(chuàng)造了有利條件，避免了覆蓋層阻礙反應(yīng)。同時(shí)，在900℃以上，三氧化鎢顯著升華，加速了碳硫的擴(kuò)散，使樣品中的碳硫充分氧化。升華后的三氧化鎢在700 - 800℃轉(zhuǎn)化為固相，覆蓋在管道中的Fe?O?上，阻止了SO?催化轉(zhuǎn)化為SO?，防止管道吸附硫，確保了分析結(jié)果的可靠性。

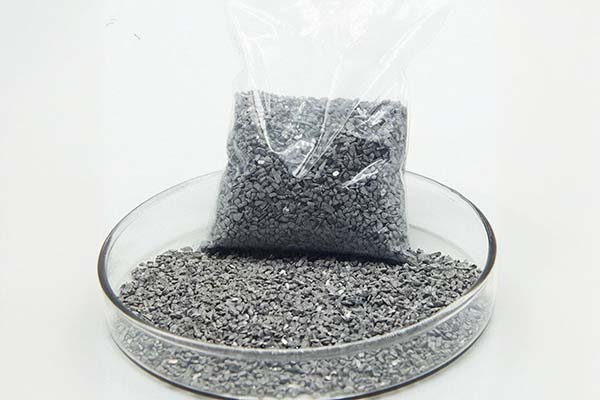

鎢粒的物理特性同樣不容忽視。其粒度通?？刂圃?.84 - 0.4mm之間，孔隙度約15%，表面致密光滑。這種結(jié)構(gòu)既能防止氧氣流吹擾，又能實(shí)現(xiàn)快速氧化燃燒，減少表面吸附，提升檢測(cè)精度。而且，鎢粒具有低空白值特性，特別適用于低碳低硫樣品的檢測(cè)，避免了高含量雜質(zhì)對(duì)結(jié)果的干擾。
在高頻紅外碳硫儀中，鎢粒與錫粒聯(lián)合使用效果更佳。錫粒承擔(dān)助熔功能，彌補(bǔ)鎢粒在熔化特性上的不足；鎢粒則通過發(fā)熱、催化、穩(wěn)燃等作用，加速樣品氧化熔融，提升碳硫的釋放率和測(cè)定精度。二者協(xié)同，讓鎢粒成為高頻感應(yīng)爐中理想的添加劑。
鎢粒以其獨(dú)特的氧化特性、物理結(jié)構(gòu)和協(xié)同作用機(jī)制，在高頻紅外碳硫儀中實(shí)現(xiàn)了碳硫的高效釋放與精準(zhǔn)檢測(cè)，為現(xiàn)代材料分析提供了可靠的技術(shù)支持，堪稱檢測(cè)環(huán)節(jié)的“幕后功臣”。
